آموزش تعمیرات ECU مزدا3 با توضیحات تعمیراتی و پین هایECU از سمت دسته سیم

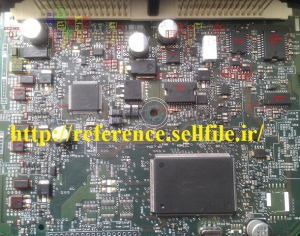

موقعیت قطعات الکتریکال زیر بر روی برد ECU: (سه عکس با کیفیت با فرمت Jpg)

موقعیت پدال کلاچ

سلنوئید کنترل فشار J327

سلنوئید تعویض دنده C

IC پمپ بنزین

سلنوئید تعویض دنده B

سلنوئید تعویض دنده A

سنسور سرعت VSS

سنسور سرعت ورودی به توربین

سوئیچ تعویض دنده دستی

تعویض دنده به پائین

حرارت گیربکس TFT

موقعیت پدال گاز

دمای هوای ورودی IAT

سوئیچ خلاص

رله اصلی

سوئیچ فشار گاز کولر

عملگر دریچه گاز

سنسور گرمکن عقب

سنسور اکسیژن جلو

سنسور سرعت

کنترل سوپاپ SPF 5001

انژکتورها TLE6220 GP

موقعیت میل لنگ

شیر برقی کنترل روغن VVT

میل سوپاپ CMP

شیر برقی تخلیه کنستر

دینام

دمای مایع خنک کننده ECT

کلید وضعیت دنده

تعویض دنده به بالا

شماره پایه های ECU دید از سمت سیم کشی
