توضیحات

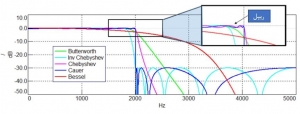

فیلترهای IIR یکی از مهمترین ابزارهای پردازش سیگنال دیجیتال هستند که برای حذف نویز، استخراج ویژگیهای سیگنال و بهبود کیفیت دادههای دیجیتال مورد استفاده قرار میگیرند. این فیلترها برخلاف فیلترهای FIR دارای پاسخ ضربهای نامحدود هستند، به این معنی که خروجی آنها به ورودیهای قبلی وابسته است. این ویژگی باعث میشود که فیلترهای IIR بتوانند با تعداد ضرایب کمتر، عملکرد مشابهی با فیلترهای FIR داشته باشند، که این امر موجب کاهش پیچیدگی محاسباتی و افزایش کارایی آنها میشودطراحی فیلتر IIR شامل انتخاب نوع فیلتر، تعیین مشخصات فرکانسی و محاسبه ضرایب انتقال است. در MATLAB، توابعی مانند Butterworth، Chebyshev نوع اول و دوم، و Elliptic برای طراحی این فیلترها استفاده میشوند. این توابع بهطور مستقیم ضرایب فیلتر دیجیتال را محاسبه کرده و امکان تنظیم ویژگیهای فیلتر مانند فرکانس قطع، ریپل باند عبور و تضعیف باند توقف را فراهم میکنند. همچنین، MATLAB ابزارهای قدرتمندی برای تحلیل پاسخ فرکانسی، بررسی پایداری و بهینهسازی عملکرد فیلترهای IIR ارائه میدهدیکی از چالشهای اصلی در طراحی فیلتر IIR، پایداری سیستم و حساسیت به تغییرات عددی است. این فیلترها به دلیل داشتن قطبهایی در داخل دایره واحد در صفحه Z، ممکن است در شرایط خاص ناپایدار شوند. برای حل این مشکل، روشهایی مانند تبدیل بیخطی (Bilinear Transformation)، استفاده از فیلترهای مرتبه پایین و بهینهسازی ضرایب انتقال پیشنهاد شدهاند. تحقیقات نشان دادهاند که ترکیب روشهای کلاسیک با تکنیکهای هوشمند مانند یادگیری ماشین میتواند دقت و کارایی فیلترهای IIR را افزایش دهد
یکی از مباحث مهم در فیلترها می باشند؛ فیلترهای IIR و FIR از جمله مطرح ترین فیلترها می باشند. در حالت کلی، توابع cheby1 ، cheby2 ، ellip ، butter در محیط نرم افزار MATLAB به منظور طراحی فیلتر های دیجیتال به کار می روند و به طور مستقیم، ضرایب فیلتر دیجیتال را آماده می سازند. توابع نیز cheb2ord ،icleb1 ord ، buttoو ellipord برای تخمین درجه فیلترها استفاده می گردند. این توابع، مشخصات فرکانسی فیلتر را pre wap نموده، قطب ها و صفرهای فیلتر مناسب آنالوگ را محاسبه کرده و تبدیل Z دو سویه را برای نگاشت پارامترها به حوزه Z بکار می برند.
توجه شود که فرکانس ها در برنامه MATLAB نسبت به Fs/2 نرمالیزه می شوند. متغیرهای Rs ، Rp ، Ws ، Wp به ترتیب، بیانگر فرکانس های زاویه ای نرمالیزه شده (بر حسب 0.5Fs) لبه باند عبور، لبه باند توقف، حداکثر تموج باند عبور و حداقل تضعیف باند توقف (هر دو بر حسب dB) هستند. در ادامه توضیحات، فرض می گردد Wn، بیانگر فرکانس زاویه ای نرمالیزه قطع و N معرف درجه فیلتر باشد. num و denum نیز به این ترتیب، نشان دهنده ضرایب صورت و مخرج تابع انتقال (Hz) می باشد.
فرمت فایل ورد
تعداد صفحه10
- لینک دانلود فایل بلافاصله بعد از پرداخت وجه به نمایش در خواهد آمد.
- همچنین لینک دانلود به ایمیل شما ارسال خواهد شد به همین دلیل ایمیل خود را به دقت وارد نمایید.
- ممکن است ایمیل ارسالی به پوشه اسپم یا Bulk ایمیل شما ارسال شده باشد.
- در صورتی که به هر دلیلی موفق به دانلود فایل مورد نظر نشدید با ما تماس بگیرید.
