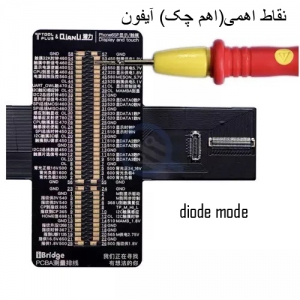

نقاط اهمی(اهم چک) آیفون 11 تست مقادیر دیودی -Diode Value
27 عدد عکس
مقادیر دیودی چیست و در تعمیرات موبایل چه کاربردی دارد ؟
این روزها با وجود برنامه های نقشه خوانی و مهندسی معکوس کار تعمیرات کمی آسان تر و سریع تر شده است . یکی از قلق هایی که باعث شد تعمیرکاران بتوانند خیلی زودتر عیب یابی را انجام دهند ، تست مقادیر دیودی یا Diode Value یا به زبان دیگر امپدانس گیری می باشد . برای عیب یابی به کمک دایود ولیو باید مولتی متر را در حالت تست دیود قرار دهید و مثبت مولتی متر را به گراند و منفی آن را به پایه مورد نظر متصل کنیم (یعنی بر عکس) و مقدار نمایش داده شده روی صفحه مولتی متر خود را با مقدار نوشته شده در تصویر مقایسه کنیم . پایه ای که عدد آن اختلاف دارد همان پایه و مسیری است که مشکل دارد و باید در آن مسیر قطعه خراب یا قطع وجود داشته باشد.
راه های بدست آوردن مقادیر دیودی – Diode Value
- استفاده از تصاویر آماده در سایت کوشا تیم
- اندازه گیری و تست و ثبت توسط شخص تعمیرکار
مزایا :
- دقت بالا
- مطابق حداکثری با مولتی متر تعمیرکار و نتیجه گیری بهتر
معایب :
- عدم دسترسی به بردهای سالم و متنوع
- وقت گیر بودن این کار و عملا به تعداد بالا و بردهای زیاد امکان پذیر نیست
موارد تاثیر گذار در اعداد Diode Value بدست آمده :
- دقت فرد اندازه گیر
- تنوع در کیفیت و دقت مولتی متر ها
- امکان اختلاف در بردهای مشابه
سوال مهم :
اگر مقادیری که اندازه گیری می کنیم تماما با اعداد ثبت شده در تصویر مقدار تقریبی ای اختلاف داشته باشد، چطور لاین خراب را پیدا کنیم ؟؟
کافیست که لاینی را پیدا کنید که بیشترین اختلاف را با مقادیر صحیح دارد، آن لاین همان لاین خراب است.
شامل :کانکتورها-آی سی ها – فلت ها
Diode mode for iPhone 11 Display connector. Pin 1 goes towards bottom left, pointing to the battery connector.
Touch connector (J8100)
Diode mode for iPhone 11 Touchconnector. Pin 1 goes towards bottom left, pointing to the battery connector.
Charge port / dockflex Connector (J8200)
iPhone 11 DockFlex charge port connector. Pin 1 goes to the top left under the front camera bracket.
Battery connector (J7000)
iPhone 11 battery connector. Pin 1 goes to bottom right, by the SIM card reader.
Rear camera Connectors (J7200 & J7400)
iPhone 11 rear cameras connectors. For J7200 Pin 1 goes towards the bottom left, pointing to the battery connector.
iPhone 11 rear cameras connectors. For J7400 Pin 1 goes towards the bottom left, pointing to the battery connector.
Front front flex connector (J7900)
iPhone 11 front flex connector. Contains the Flood Illuminator proximity sensor, ambient light sensor, earspeaker. Pin 1 goes to top left, under the front camera bracket.
Front camera connector (J7600)
iPhone 11 front camera connector. Pin 1 goes to bottom left, towards battery connector.
Dot Projector connector (J7800)
iPhone 11 Dot Projector, responsible for FaceID. Pin 1 goes to top left, under the front camera bracket.
IR camera connector (J7700)
iPhone 11 IR camera, responsible for FaceID. Pin 1 goes to top left, under the front camera bracket.
Top Antenna (J_UAT_K)
iPhone 11 upper antenna connector
SIM card reader (JSIM)
iPhone 11 SIM card reader
Lower Antenna (J_LAT)
iPhone 11 lower antenna connector
Wireless Charging Coil (J7100)
iPhone 11 charging coil connector
