توضیحات

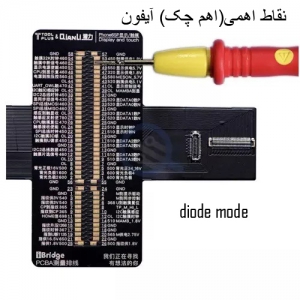

نقاط اهمی(اهم چک) آیفون 11 Pro/Pro Max تست مقادیر دیودی -Diode Value
32 عدد عکس
مقادیر دیودی چیست و در تعمیرات موبایل چه کاربردی دارد ؟
این روزها با وجود برنامه های نقشه خوانی و مهندسی معکوس کار تعمیرات کمی آسان تر و سریع تر شده است . یکی از قلق هایی که باعث شد تعمیرکاران بتوانند خیلی زودتر عیب یابی را انجام دهند ، تست مقادیر دیودی یا Diode Value یا به زبان دیگر امپدانس گیری می باشد . برای عیب یابی به کمک دایود ولیو باید مولتی متر را در حالت تست دیود قرار دهید و مثبت مولتی متر را به گراند و منفی آن را به پایه مورد نظر متصل کنیم (یعنی بر عکس) و مقدار نمایش داده شده روی صفحه مولتی متر خود را با مقدار نوشته شده در تصویر مقایسه کنیم . پایه ای که عدد آن اختلاف دارد همان پایه و مسیری است که مشکل دارد و باید در آن مسیر قطعه خراب یا قطع وجود داشته باشد.
راه های بدست آوردن مقادیر دیودی – Diode Value
- استفاده از تصاویر آماده در سایت کوشا تیم
- اندازه گیری و تست و ثبت توسط شخص تعمیرکار
مزایا :
- دقت بالا
- مطابق حداکثری با مولتی متر تعمیرکار و نتیجه گیری بهتر
معایب :
- عدم دسترسی به بردهای سالم و متنوع
- وقت گیر بودن این کار و عملا به تعداد بالا و بردهای زیاد امکان پذیر نیست
موارد تاثیر گذار در اعداد Diode Value بدست آمده :
- دقت فرد اندازه گیر
- تنوع در کیفیت و دقت مولتی متر ها
- امکان اختلاف در بردهای مشابه
سوال مهم :
اگر مقادیری که اندازه گیری می کنیم تماما با اعداد ثبت شده در تصویر مقدار تقریبی ای اختلاف داشته باشد، چطور لاین خراب را پیدا کنیم ؟؟
کافیست که لاینی را پیدا کنید که بیشترین اختلاف را با مقادیر صحیح دارد، آن لاین همان لاین خراب است.
شامل :کانکتورها-آی سی ها – فلت ها
Diode mode for iPhone 11 Pro Display connector. Pin 1 goes towards bottom left, pointing to the battery connector.
Touch connector (J8100)
Diode mode for iPhone 11 Pro Touch connector. Pin 1 goes towards bottom left, pointing to the battery connector.
Charge port / dockflex Connector (J8200)
iPhone 11 Pro DockFlex charge port connector. Pin 1 goes to the top left under the front camera bracket.
Battery connector (J7010)
iPhone 11 Pro battery connector. Pin 1 goes to top right, towards the rear camera cluster.
Rear camera Connectors (J7200, J7300, J7400 )
J7200 “regular” camera
iPhone 11 Pro rear camera connector. For J7200 Pin 1 goes towards the bottom left, pointing to the battery connector.
J7300 telephoto “zoom” camera
iPhone 11 Pro rear camera connector. For J7300 Pin 1 goes towards the bottom left, pointing to the battery connector.
J7400 superwide camera
iPhone 11 Pro rear camera connector. For J7400 Pin 1 goes towards the bottom left, pointing to the battery connector.
Front front flex connector (J7900)
iPhone 11 Pro front flex connector. Contains the Flood Illuminator proximity sensor, ambient light sensor, earspeaker. Pin 1 goes to bottom left, pointing towards the battery connector.
Front camera connector (J7600)
iPhone 11 Pro front camera connector. Pin 1 goes to top left, towards front camera bracket.
Dot Projector connector (J7800)
iPhone 11 Pro Dot Projector, responsible for FaceID. Pin 1 goes to top left, under the front camera bracket.
IR Camera (J7830)
iPhone 11 Pro IR Camera. Pin 1 goes to top left, under the front camera bracket.
Power Button Connector (J7700)
iPhone 11 Pro Power Button connector. Pin 1 goes to top left, under the front camera bracket.
Top Antenna (J_UAT_K)
iPhone 11 Pro upper antenna
iPhone 11 Pro upper antenna connector
Lower Antenna (J_LAT)
iPhone 11 lower antenna connector
Wireless Charging Coil (J7100)
iPhone 11 charging coil connector
- لینک دانلود فایل بلافاصله بعد از پرداخت وجه به نمایش در خواهد آمد.
- همچنین لینک دانلود به ایمیل شما ارسال خواهد شد به همین دلیل ایمیل خود را به دقت وارد نمایید.
- ممکن است ایمیل ارسالی به پوشه اسپم یا Bulk ایمیل شما ارسال شده باشد.
- در صورتی که به هر دلیلی موفق به دانلود فایل مورد نظر نشدید با ما تماس بگیرید.
