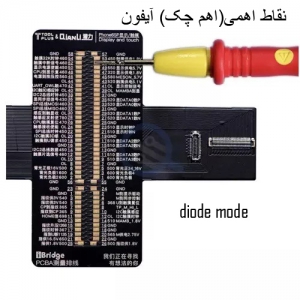

نقاط اهمی(اهم چک) آیفون iPhone 12 mini, 12,12 Pro,12 Pro Max تست مقادیر دیودی -Diode Value
مقادیر دیودی چیست و در تعمیرات موبایل چه کاربردی دارد ؟
این روزها با وجود برنامه های نقشه خوانی و مهندسی معکوس کار تعمیرات کمی آسان تر و سریع تر شده است . یکی از قلق هایی که باعث شد تعمیرکاران بتوانند خیلی زودتر عیب یابی را انجام دهند ، تست مقادیر دیودی یا Diode Value یا به زبان دیگر امپدانس گیری می باشد . برای عیب یابی به کمک دایود ولیو باید مولتی متر را در حالت تست دیود قرار دهید و مثبت مولتی متر را به گراند و منفی آن را به پایه مورد نظر متصل کنیم (یعنی بر عکس) و مقدار نمایش داده شده روی صفحه مولتی متر خود را با مقدار نوشته شده در تصویر مقایسه کنیم . پایه ای که عدد آن اختلاف دارد همان پایه و مسیری است که مشکل دارد و باید در آن مسیر قطعه خراب یا قطع وجود داشته باشد.
راه های بدست آوردن مقادیر دیودی – Diode Value
- استفاده از تصاویر آماده در سایت کوشا تیم
- اندازه گیری و تست و ثبت توسط شخص تعمیرکار
مزایا :
- دقت بالا
- مطابق حداکثری با مولتی متر تعمیرکار و نتیجه گیری بهتر
معایب :
- عدم دسترسی به بردهای سالم و متنوع
- وقت گیر بودن این کار و عملا به تعداد بالا و بردهای زیاد امکان پذیر نیست
موارد تاثیر گذار در اعداد Diode Value بدست آمده :
- دقت فرد اندازه گیر
- تنوع در کیفیت و دقت مولتی متر ها
- امکان اختلاف در بردهای مشابه
سوال مهم :
اگر مقادیری که اندازه گیری می کنیم تماما با اعداد ثبت شده در تصویر مقدار تقریبی ای اختلاف داشته باشد، چطور لاین خراب را پیدا کنیم ؟؟
کافیست که لاینی را پیدا کنید که بیشترین اختلاف را با مقادیر صحیح دارد، آن لاین همان لاین خراب است.
شامل :کانکتورها-آی سی ها – فلت ها
Diode mode for iPhone 12 Pro Display connector. Pin 1 goes towards top left, pointing to front camera cluster.
Touch connector (J11600)
Diode mode for iPhone 12 Pro Display connector. Pin 1 goes towards top left, pointing to front camera cluster.
Charge port / dockflex Connector (J11200)
iPhone 12 Pro DockFlex charge port connector. Pin 1 goes towards top left, pointing to front camera cluster.
Battery connector (J10000)
iPhone 12 Pro battery connector. Pin 1 goes towards top left, pointing to front camera cluster.
Rear camera Connectors (J10400 & J10500 & J10600)
iPhone 12 Pro rear cameras connectors. For J10400 Pin 1 goes towards top left, pointing to front camera cluster.
iPhone 12 Pro rear cameras connectors. For J10500 Pin 1 goes towards top left, pointing to front camera cluster.
iPhone 12 Pro rear camera conector for J10600 Pin 1 goes towards top right, pointing to rear camera cluster.
Front front flex connector (J11000)
iPhone 12 Pro front flex connector. Contains the Flood Illuminator proximity sensor, ambient light sensor, earspeaker. Pin 1 goes to top right, pointing to the rear camera cluster.
Front camera connector (J10700)
iPhone 12 Pro front camera connector. Pin 1 goes to top right, pointing to the rear camera cluster.
Dot Projector connector (J10900)
iPhone 12 Pro Dot Projector, responsible for FaceID. Pin 1 goes to top right, pointing to the rear camera cluster.
IR camera connector (J10800)
iPhone 12 Pro IR camera, responsible for FaceID. Pin 1 goes to top right, pointing to the rear camera cluster.
Top Antenna (JUAT1)
iPhone 12 Pro upper antenna connector. Pin 1 goes to top right, pointing to the rear camera cluster.
Top Antenna (JUAT_2)
iPhone 12 Pro upper antenna connector. Pin 1 goes to bottom right, pointing to the bottom loudspeaker.
SIM card reader (JSIM)
iPhone 12 Pro SIM card reader. Pin 1 goes to top right, pointing to the rear camera cluster.
Lower Antenna (J_LAT)
iPhone 12 Pro lower antenna connector. Pin 1 goes to top right, pointing to the rear camera cluster.
Power button connector (J10100)
iPhone 12 Pro power button connector. Pin 1 goes to top right, pointing to the rear camera cluster.
Flash and rear mic connector (J11100)
iPhone 12 Pro flash and rear microphone connector. Pin 1 goes to top right, pointing to the rear camera cluster.
