توضیحات
- عنوان: بررسی سازه در مجتمع های مسکونی
- فرمت: پاورپوینت
- تعداد اسلاید: 46 اسلاید
- قابلیت ویرایش: دارد
- پاورپوینت بررسی سازه در مجتمع های مسکونی دارای 46 اسلاید است که فهرست، قسمتی از محتوای مطالب و پیش نمایش اسلایدهای این پاورپوینت را در ادامه مشاهده می نمایید.
- فهرست مطالب:
- تعریف سازه
- هدف سازه
- تعریف پي
- انواع پي بتني بر اساس بارگذاري
- انواع سقف
- سقف طاق ضربي
- سقف كامپوزيت
- سقف تيرچه بلوك
- سقف كروميت
- سقف هاي بتن درجا
- سقف لانه زنبوري
- پوشش هاي كاذب
- سقف کاذب
- کف کاذب
- انواع سقف کاذب
- دلايل استفاده از سيستم هاي سقف کاذب
- سقف هاي كاذب رابيتسي
- سقف هاي دامپا
- پيش ساختگي
- سقف پيش ساخته
- سقف هاي گچي پيش ساخته
- سقف هاي بتني پيش ساخته
- انواع جداكننده ها
- ديوارهاي جداكننده چوبي
- جداكننده هاي پيش ساخته آلومينيومي
- دیوارهای جداکننده پیش ساخته ساندویچی با فوم تزریقی
- دیوارهای سبک آکوستیکی
- پله
- آسانسور
- محل آسانسور و نحوه ساخت آن
- ابعاد آسانسور
- رمپ
- ضوابط مربوط به رمپ براي دسترسي به پارکينگ
- ارتفاع سرگير در ورودي رمپ پارکينگ
- درز انبساط
- مقایسه ساختمان های فولادی و بتنی
- نورگیرهای سقفی
- قسمتی از محتوای مطالب پاورپوینت بررسی سازه در مجتمع های مسکونی:
تعریف سازه:
مجموعه پايداري از عناصر باربر كه براي عمل كردن به صورت يك مجموعه واحد در تحمل و انتقال ايمن بارهاي وارده به زمين طرح و اجرا شده است.
سازه همواره يكي از اجزاء ضروري معماري بوده و هست. چه هنگام ساخت سرپناه ساده براي يك خانواده و چه هنگام ايجاد فضاي بزرگي كه صدها نفر بتوانند در آن جا اعمال عبادي، تجاري و مذاكرات سياسي خود را انجام دهند و اوقات فراغت خود را بگذرانند.
به عنوان يك اصل، همواره انسان ناگزير از به كار بردن مقادير معيني از مواد خاص و شكل دادن به آن ها بوده است تا بتواند ساختار معماريش را در برابر نيروي جاذبه زمين و ساير بارهاي خطرناك ايستايي استحكام بخشد.
بايد در حد امكان، با استفاده از نيروي كار و موادي كه از نظر قابليت دسترسي غيرمعقول به نظر نمي‌رسيدند، با عوامل مخربي مانند باد، رعد و برِق، زلزله و آتش‌سوزي مقابله مي‌شد اما از آنجايي كه حس زيبايي‌خواهي از حواس فطري انسان بوده است، همواره بر سازه شرايط سخت‌تري نسبت به شرايط استحكام و اقتصاد تحميل گرديده است.
هدف سازه:
هدف اصلي سازه محصور كردن و مشخص نمودن يك فضاست. هر چند كه گاهي يك سازه براي اتصال دو نقطه ساخته مي شود مانند پل ها، آسانسورها و گاهي براي تحمل نيروهاي طبيعي مانند سدها و ديوارهاي حايل .
هيچ سازه اي به خاطر خود سازه ايجاد نمي شود به عبارت ديگر هيچ گاه نمي توان مفهوم ساده براي سازه را صحيح و قابل قبول دانست.
تعریف پی:
براي اين که ساختار هر بنا در برابر وزن ساختمان، افراد، زلزله، باد و ديگر نيروها مقاومت داشته باشد بايد از عنصري به نام پي استفاده کنيم.
پي قطعه رابطي است که نيروها را از اجزاي سازه اي مي گيرد و در سطحي وسيعتر انتقال مي دهد و با شدتي کمتر بر روي زمين (خاک) پخش مي کند.
در حقيقت وظيفه پي ساختمان، تحمل بارها و انتقال آن ها به زمين است. پي بخشي از ديوارها، جرزها و ستونها است که در تماس مستقيم با زمين قرار دارد و بارها را به آن انتقال مي دهد.
بار مرده به نيروي حاصل از وزن تمامي اجزاء دائمي ساختمان (و در کل بارهايي که در زمان استفاده از ساختمان ثابت مي مانند) و بار تحميلي يا زنده به بارهاي ايجاد شده در زمان استفاده از ساختمان گفته مي شود.
انواع پي بتني بر اساس بارگذاري:
1–پي منفرد يا نقطه اي:
با توجه به محدوديت بار وارده يا مقاومت مناسب خاک براي هر يک از ستون هاي ساختمان يک شالوده مجزا با ضخامت ثابت يا متغير در نظر مي گيريم. (ابعاد اين پي ها با توجه به بارهاي وارده و قدرت تحمل زمين به دست مي آيد) در اين حالت ارتباط بين پي ها را از طريق شناژ ايجاد مي کنيم .
2– پي نواري:
در شرايطي که تعدادي از ستون هاي ساختمان به هم نزديک باشند و يا به علت ضعف خاک امکان بروز نشست هاي متفاوت وجود داشته باشد، از شالوده نواري (مشترک) استفاده خواهيم کرد.
3- پي گسترده يا mat:
در اين حالت تمام سطح زيربنا را به طور يکنواخت بتن ريزي مي کنيم.
لزوم استفاده از هر يک از موارد فوق، بستگي به طرح و محاسبات اجرايي دارد. بعد از محاسبات لازم در صورت امکان، استفاده از پي هاي نقطه اي به علت کم بودن حجم بتن و ميلگرد مصرفي نسبت به ساير انواع پي مقرون به صرفه تر خواهد بود……..

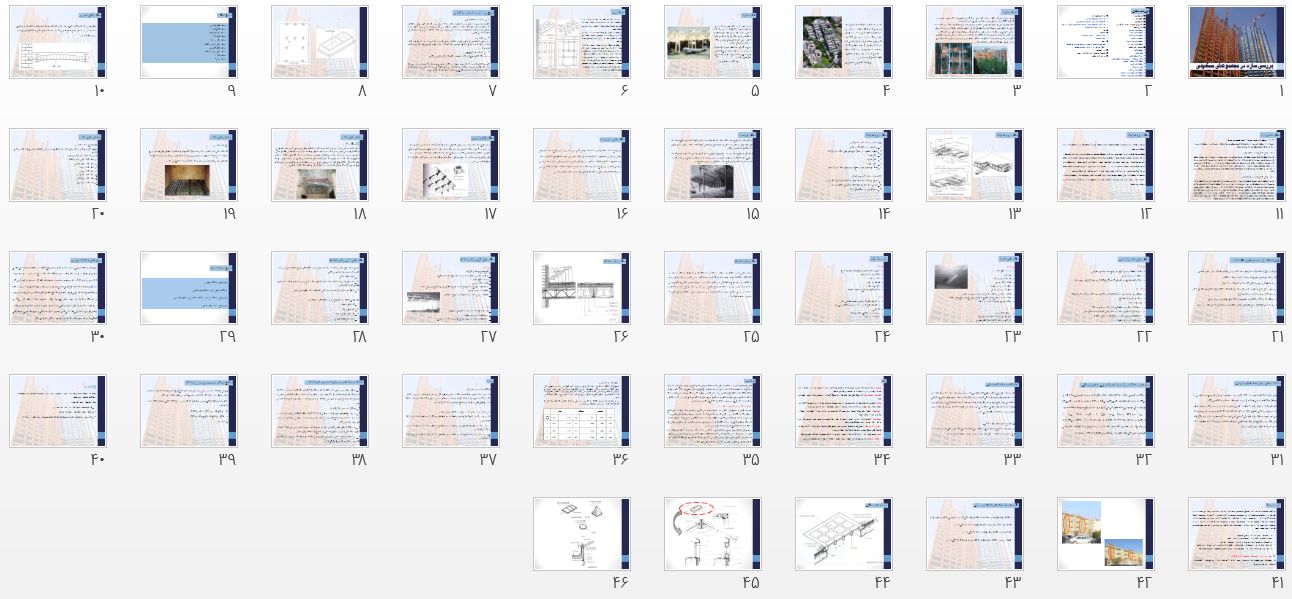

- پیش نمایش اسلایدهای پاورپوینت بررسی سازه در مجتمع های مسکونی: (جهت وضوح بیشتر بر روی تصویر کلیک نمایید)
