دانلود پروژه تری دی پانل 3d panel در 39 اسلاید

 پاورپوینت

تاریخچه تری دی پانل

   این سیستم 3D panel اولین بار در سال 1967 میلادی مورد استفاده قرار گرفت و در آمریکا به ثبت رسید. در این پانل ها یک عایق پلی استایلن داریم، شبکه مش در دو لایه داریم، یک وادار های برشی، شبکه اتصال، و بتن شاتکریت، اجزای این پانل است.
استاندارد های ASTM A82 , A185 در خصوص این شبکه هاست. عملکرد این لایه پلی استایلن و شبکه مش باعث می شود که مجموعه این پانل، با یک مقطع وارد محاسبات بشود. اگر وادارهای برشی نباشند، عملکرد این پانل به صورت دو عضو مجزا است.
به جای بتن، می توان از کاهگل در روی این پانل ها استفاده کرد. در مناطق لرزه خیز و در اسکان های موقت از این نوع استفاده میشود. سقف های گنبدی را نیز می توان با این پانل ها اجرا کرد. شکلهای خاص با این پانلها به راحتی اجرا می شود.

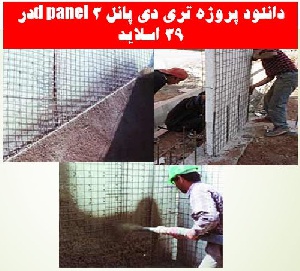

شاتکریت بتن به دو روش تر و خشک امکان پذیر است. درروش خشک مصالح بتن به صورت خشک و با آب مخلوط نشده داخل لوله حرکت می کند، در هنگام پاشیدن هوا و آب به این مواد اضافه می شود. به این روش خشک می گویند.
در روش تر، ملات بتن در مخزن ساخته می شود، در محل خروج با فشار هوا این ملات تر پاشیده می شود. در سیستم شاتکریت از روش تر استفاده می شود.
به طور کلی وزن سازه فلزی از بتنی کمتر است و سازه ساخته شده با این پانل ها سبک تر از سازه فلزی است. مشکل اتصالات، خاصیت عایق بودن، سرعت اجرای بالا و آسانی نصب برای این سیستم مورد اهمیت است.

   از معایب این سیستم می توان از محدود کردن فضا برای پیلوت، پارکینگ و زیرزمین نام برد. برای رفع این مشکل می توان از ترکیب سازه و دیوار استفاده کرد.

پانلهای  سه بعدی  چیست ؟

 1. هسته مرکزی که  معمولا از عایق پلی استایرن یا پلی اورتان و یا
عایق پشم سنگ و بضخامت های 5 تا 10 سانتیمتر میباشد .

 2. دو شبکه فولادی از مفتول بضخامت 3 میلیمتر، چشمه های 8×8  سانتیمتر  و  بفاصله 1 تا 2 سانتیمتر از هسته مرکزی
قرار داشته و بوسیله  تعداد زیادی مفتول قطری  بهم  جوش  برقی
 شده اند .
این پانلها در کارخانه  به ابعاد مورد لزوم تولید و سپس به محل نصب حمل میگردد  . پس از نصب از دو طرف در نوع دیواری، با بتن ریز دانه ویا بتن سبک به ضخامت 3 الی 4 سانتیمتر  پوشش   میگردد  و در نوع سقفی  پس از نصب، روی آن  بضخامت 5 الی 7 سانتیمتر بتن ریزی میشود ………………….

خواص  پانلهای  سه بعدی

1-  وزن کم مقاوم در برابر زلزله

2- احتیاج به نیروی انسانی کم

3- عایق حرارتی و صوتی مناسب

4- اتصال خوب

5-   حمل ونقل آسان

6- استحکام و یکپارچگی مطلوب

7-  انبار داری مناسب

8-  عدم نیاز به نعل درگاه

9 – سرعت در نصب

10-  اشغال فضای کم درزیربنای مفید ساختمان

11-  ایمنی

12- شکل پذیری مناسب

13- ایجاد تسحیلات درلوله کشی تاسیسات

14-  قیمت بسیار مناسب

15 – وزن یک متر مربع سقف با تیرچه و پانل حداقل 100 کیلو گرم کمتر  است از  وزن  سقف با تیرچه و سفال  میباشد

16- ………………………..
