توضیحات
آشکار ساز حرکت توسط سنسور PIR
قطعات مورد نیاز
نقشه مدار
بلوک دیاگرام مدار
آیسی LM324
آیسی CD 4538
جدول عملکرد آیسی 4538
درایو کردن یک سوییچ
مطالب مرتبط
در این پروژه با نحوه کار با سنسورهای PIR آشنا می شو ید.این سنسور در بهینه سازی انرژی در ساختمان ، دزد گیرها و موارد دیگر کاربرد دارد.
سنسور PIR به هر جسم متحرکی که داری حرارت باشد.واکنش نشان می دهد.این جسم متحرک می تواند انسان یا حیوان باشد.حتی شما می توانید برای تست این مدار یک لیوان آب جوش را در بالای این سنسور حرکت داده و شاهد روشن و خاموش شدن LED به کار رفته در این مدار باشید.به جای LED می توانید <u>بیزر</u>(Buzzer) استفاده کنید .در صورت استفاده از بیزر به جای LED به جای روشن و خاموش شدن LED در صورت حرکت جسم متحرک صدای بوق را خواهید شنید.
قطعات مورد نیاز
1 عدد سنسور PIR
1 عدد آیسی LM324
1 عدد آیسی CD4538
5 عدد دیود 1N914
5 عدد مقاومت 1 مگا اهم
4 عدد مقاومت 10 کیلو اهم
1 عدد مقاومت 100 اهم
2 عدد خازن 10 میکرو فاراد
1 عدد خازن 1 میکرو فاراد
1 عدد خارن 103
1 عدد خازن 105
سیم تلفنی
برد بورد
1 عدد ترانزیستور 2N3904
1عدد LED
منبع تغذیه 6 تا 9 ولت
1 عدد بیزر 9 ولت
<u>رله</u> 6 ولتی یک کنتاکت

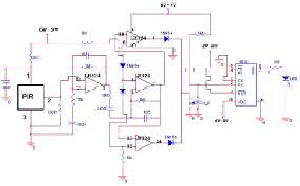

نقشه مدار
اگر به سنسور PIR دقت کنید.داری سه پایه است.درنزدیکی یکی از پایه های زایده ای وجود دارد.این پایه،پایه شماره 1 است.حال اگر درجهت عقربه های ساعت به پایه ها نگاه کنید.پایه بعدی شماره 2 و بعد از آن شماره 3 یا گراند را خواهیم داشت.
word: نوع فایل
سایز: 490 KB
تعداد صفحه:15
- لینک دانلود فایل بلافاصله بعد از پرداخت وجه به نمایش در خواهد آمد.
- همچنین لینک دانلود به ایمیل شما ارسال خواهد شد به همین دلیل ایمیل خود را به دقت وارد نمایید.
- ممکن است ایمیل ارسالی به پوشه اسپم یا Bulk ایمیل شما ارسال شده باشد.
- در صورتی که به هر دلیلی موفق به دانلود فایل مورد نظر نشدید با ما تماس بگیرید.
