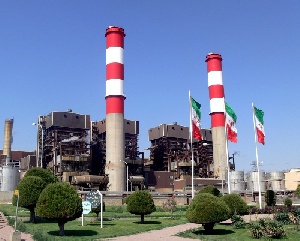

نیروگاه توس

لينک پرداخت و دانلود *پايين مطلب*



فرمت فايل:Word (قابل ويرايش و آماده پرينت)



تعداد صفحه:25



فهرست مطالب:









مقدمات

تولید برق و نیروگاهها

سیکل آب و بخار در نیروگاه طوس (سیکل رانکین )

کندانسور هوایی نوع مستقیم

نکات

توربین

انواع توربین های بخار

تعریف مرحله یا طبقه

وظیفه پره های ثابت

وظیفه پره های متحرک

جریان ورود بخار به توربین

توربین ضربه ای

گاورنر

ژنراتور و ترانسفورماتور

کندانسور هوایی

انواع نیروگاههای تولید برق

ژنراتور نیروگاه :

ساختمان ژنراتور

استاتور ژنراتور

اجزاء سیستم تحریک

نقش توربین در کنترل فرکانس نیروگاه بخاری

دسته بندی های مختلف ترانسفورماتورها

ترمومترهای ترانسفورماتور

توضیح درباره ی بعضی مسائل مختلف نیروگاه

مصرف داخلی نیروگاههای بخاری

تغذیه مصرف داخلی نیروگاه

تغذیه برق اضطراری

تغذیه شین dc

سیستم برق اضطراری

انواع ترانس

سیستم سنکرون

قسمتهای مختلف یک مشعل گازوئیلی

روش های نشت یابی در سیستم های خلاء



 قسمتی از متن:



سیکل آب و بخار در نیروگاه طوس (سیکل رانکین ) :

نیروگاه بخاری بر اساس سیکل ترمودینامیکی رنکین کار می کند.

شرح سیکل : سیکل رنکین  به این صورت است که ابتدا آب را از مخزن های زیر زمینی می کشیم و به  آزمایشگاه شیمی برای تصفیه می فرستیم و با اضافه کردن مواد خاصی به آن، آن را تصفیه می کنند سپس در مخزن های کروکی شکل ذخیره می کنند که از آنان توسط پمپ به CNDTK وارد می شوند و توسط پمپ به FWT وارد می شود در این جا 5 هیتر داریم که 4 هیتر ما به این صورت آب را گرم می کنند که آب از یک طرف و بخار از طرف دیگر این هیتر رد می شوند و آب داخل هیتر را گرم می کند ولی در هیتر FWT آب درون لوله ها در جریان است و کل سطح آن را بخار گرم فرا گرفته است و آب داخل آن را به شدت گرم می کند اگر سطح آب داخل FWT کم باشد به پمپ دستور می دهد تا آب از داخل CNDTK بکشد و اگر سطح FWT زیاد باشد هیترها بسته شده و آب توسط همان کنترل کننده آب به مخزن های کروکی برمی گردد.

آب از FWT از طریق سه پمپ 50 درصد دوباره از هیترهای 4 و 5 رد می شود و توسط کنترل کننده آب که مانند یک شیر عمل می کنند به درام می رود بعد از درام آب گرم توسط سوپرهیترها تبدیل به بخار شده و به توربین فشار قوی می رود در این جا فشار تقریباً ثابت است موقع ورود در توربین فشار قوی درجه حرارت بخار بالا است و موقع خروج درجه حرارت آن کم می شود و برای این منظور به بویلر می رود که در آن جا حرارت را توسط سوپر هیترها بالا می برد بویلرها سوخت و هوا از بیرون می گیرند از سوخت برای احتراق استفاده می کند که در آن FDفن قرار دارند FD فن ها هوا را از بیرون گرفته و برای احتراق استفاده می کنند چون برای سوختن احتیاج به اکسیژن است باید بخار در بویلر به طور خیلی زیادی داغ شود اگر هنوز به اندازه ی کافی داغ نشده بود برای صرفه جویی در مصرف سوخت از GRFan استفاده می کنیم ما دود را از Stack می گیریم و توسط GRfm که از یک طرف آن فن بخار و از طرف دیگر آن دود عبور می کند سرعت GRFm باید کم باشد تا دود و بخار با هم ترکیب نشوند و موقعی که بخار داغ شد به بالای بویلر می رود که در آن جا سوپرهیت ها قرار دارند و آنان دمای بخار آب را به 540 و فشار at 125 می رسانند در بویلر بخار خشک تولید می شود و هیچ رطوبتی نباید داشته باشد چون رطوبت باعث تخریب توربین ها می شود بعد از عبور از سوپرهیت ها به توربین متوسط می رود که در توربین متوسط بخار باعث چرخاندن توربین شده و بخار آن موقع خروج کم می شود و بعد از آن به توربین فشار ضعیف می رود که توربین فشار ضعیف از بخار حداکثر استفاده را می کند و توربین فشار ضعیف به صورت دو پره ای می باشد و بعد از آن دمای بخار به شدت کم شده و از توربین به ژنراتور برای تولید برق انتقال می یابد و این بخار با دمای کم به کندانسور منتقل می شود و باعث تقطیر می شود و به آب تبدیل می شود کاهش فشار در کندانسور ناشی از تقطیر بخار آب به آب و کاهش حجم بخار است و خلاء ایجاد می شود که باعث مکش بخار از توربین به کدانسور می شود.

اگر خلاء زیاد باشد یک فشار از طرف کندانسور به توربین فشار ضعیف وارد می شود و طرف اول توربین فشار ضعیف (    2     1   ) اول از بخار استفاده می کند و در طرف دوم بخار را می فرستد و یک فشار از این ور و یک فشار از طرف خلا/ئ وارد می شود و ممکن است بخار در توربین تبدیل به قطرات آب شود که قطرات آب باعث تخریب توربین می شود.

در بویلر آب پاش داریم که باعث سرد کردن آن بخار می شود البته اگر دمای آن بخار خیلی بالا رفت از آب پاش استفاده می کنیم.

برای تولید برق AC بخار که از یک طرف باعث چرخاندن توربین می شود و از طرف دیگر برق DC به آن وارد می شود برق تولید شده kv 5/11 و kA 4/9 دارد.

کندانسور هوایی نوع مستقیم :  بخار وارد لوله های اینان می شوند و تبدیل به اب می شود هر واحد 30 لوله دارد که طول آن به km 480 می شود در این جا یک فن می گذاریم و باعث خنک کردن بخار داخل لوله می شود.

در نوع غیر مستقیم که در نیشابور و … وجود دارد یک برج m 106 می سازند و هوا را از پایین می آید و به سمت بالا می رود و آب در لوله ها اطراف قرار دارند و آب را سرد می کند و آب پاشیده می شود در بخارها و آنان را تقطیر می کنند. بهترین نوع کندانسور سطحی می گویند که سیال خنک کننده ی آن آب است که در بندر عباس است.

کندانسور هوایی :  بخار از طریق لوله هایی با قطر m 6/3 به دلتاها می رود دفلکراتور مانع آمدن بخار می شود و یک بخار سهمی همیشه دارد که بقیه تقطیر شدند این بخار هم با آنان ترکیب می شوند و مانع یخ زدن آب می شوند موقع خروج بخار از توربین ضعیف یک مقدار رطوبت دارد که از راه میانبر آن را به CNDTK وصل می کنیم.

سؤال : چرا باید آب را به بخار و بخار را به آب تبدیل کنیم؟

• اگر آب باشد باید از لوله هایی با قطر زیاد استفاده کنیم ولی اگر بخار باشد از لوله هایی با ابعاد کم و قطر کم استفاده می کنیم.
• قانون دوم ترمودینامیکی : هیچ وقت نمی شود دستگاهی داشته باشیم که راندمان 100% داشته باشیم .

نکات :

در ژنراتور هیدروژن قرار دارد که سیم پیچ را خنک می کند برای این که هیدروژن با هوا ترکیب نشود از گلند استفاده می شود.

لیمیت بودن بار : یعنی بار ثابت و ربطی به فرکانس ندارد گاورنر دستی است وقتی از لیمیت خارج است با افزایش بار فرکانس زیاد بار ثابت و تابع فرکانس است.

ظرفیت تولید بخار در بویلر نیروگاه (یک بخار) حداکثر t/n 525  می باشد این بویلر از نوع ملحق با گردش طبیعی است و دارای درام با سه مرحله سوپرهیت و دومرحله رهیت است و در آن 1 مشعل در 3 طبقه بر روی دیوار جلویی نصب و قابل بهره برداری با سوخت مایع و گاز می باشد.

بویلر کمکی باعث می شود بخار را با فشار به داخل تانکهای مازوت فرستاده و آنان را گرم کنند و داخل لوله هایی که مازوت از آنان عبور می کند قرار می دهند و باعث گرم کردن و شل کردن آن مازوت می شوند گاهی وقت ها مازوت را با برق گرم می کنند و آن را در داخل بویلر روانه می کنند.

افزایش خلاء باعث می شود فشار در کندانسور زیاد و در نتیجه فشار در LP زیاد شده و ممکن است تقطیر در خود LP رخ می دهد و توربین را خراب می کند و دلیل دیگر تریپ آن این است که باید از روغن استفاده شود که این گونه روغن ها کنترل کننده ی این دستگاه ها هستند.

هر مخزن مازون 20 میلیون لیتر مازوت دارد که سه مخزن است و هر واحد یک میلیون مازوت مصرف می کند که فقط 15 روز هر واحد را جواب می دهد.

فشاری که وارد توربین فشار قوی می شود bar 127 و دمای آن c 538   است و فشاری که وارد توربین فشار متوسط می شود bar 34 است.
