پاورپوینت نعل درگاه ودرب

.

دانلود پاورپوینت با موضوع نعل درگاه ودرب

در قالب ppt ودر37اسلاید، قابل ویرایش

برشی ازمتن تحقیق:

نعل درگاه

نعل درگاه تیری است در بالای بازشو که بار وارده از بالا به بازشورا تحمل کرده و به لغاز منتقل می کند بار وارده به نعل درگاه وزن مثلث متساوی الساقین با زاویه 60 درجه بالای نعل درگاه می باشد که نعل درگاه تحمل کرده و از ریزش این آجرها جلوگیری می کند. نعل درگاه هایی که معمولا  تزئین می شوند فرسب می گویند

انواع نعل درگاه

چوبی

بتنی

پیش تنیده بتنی

فلزی

قوسی

1.آجری

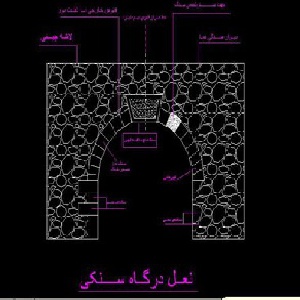

2.سنگی

دیوار دو جداره

نعل درگاه چوبی

از مقاومت خوبی برخورار نیست و درمقابل آ تش سوزی ضعیف است این نعل درگاه از چند چوب چار تراش تشکیل می شود که روی آن را با ملات گچ پر می کنند وروی آن  یک دیوار چینی نیم دایره انجام می دهند که و از آن به عنوان قالب استفاده کرده و یک قوس آجری بر روی آن می سازند بنابراین بار اصلی دیوار بالای بازشو به قوس آجری و سپس به لغاز ها منتقل می شود

نعل درگاه بتنی

با توجه به فرم پذیری بتن از آن برای ساخت نعل درگاه به خوبی می توان استفاده کرد باید توجه داشت که تیر بتنی به عنوان نعل درگاه فاقد مقاومت کششی است و به همین دلیل نیاز به میله گرد گذاری در پائین آن می باشد  میلگردها برای محافظت در برابر زنگ زدگی و آتش سوزی حداقل 35 میلی متر پوشش بتنی دارند و دو انتهای آنها با زاویه 90 درجه به سمت بالا خم می شوند دلیل این کار حفظ چسبندگی میلگردها ساده به بتن زیر بار است این نعل درگاه حداقل از هر طرف 25 سانتی متر روی دیوارهای جانبی تکیه می کند و ارتفاع آن چون در نمای آجری روئیت می شود بایستی با توجه به ضخامت ملات تابعی از ارتفاع ردیف های آجر چینی با حداقل 12 سانتی متر (ارتفاع دو ردیف آجر چینی ) بوده همچنین قطر و تعداد میلگردها و عیار بتن آن براساس محاسبات با توجه به عرض و دهانه و بارگذاری تعیین میگردد
