پاورپوینت کامل و جامع با عنوان ترانزیستور پیوندی دوقطبی (BJT) در 49 اسلاید

















ترانزیستور پیوندی دوقطبی یا بی‌جی‌تی (به انگلیسی: BJT) توعی ترانزیستور است که دارای سه پایه به نامهای بیس (B)، امیتر (E) و کلکتور (C) می‌باشد و چون در این قطعه اثر الکترون‌ها و حفره‌ها هر دو مهم است، به آن ترانزیستور دوقطبی گفته می‌شود و در مقابل ترانزیستورهای تک‌قطبی، مانند ترانزیستور اثر میدان و ترانزیستور اتصال نقطه‌ای، قرار می‌گیرد که تنها یک نوع حامل بار دارند.

تاریخچه

عصر نوین الکترونیک نیمه رساناها با اختراع ترانزیستور دوقطبی در ۱۹۴۸ توسط باردین، براتاین و شاکلی در آزمایشگاه‌های تلفن بل آغاز شد. این قطعه به همراه همتای اثر میدانی خود تأثیر شگفتی روی تقریباً تمام حوزه‌های زندگی نوین گذاشته‌است.

انواع ترانزیستور پیوندی

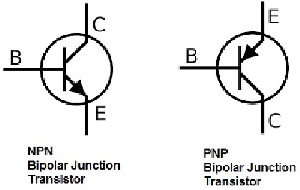

با توجه به نحوهٔ قرار گرفتن نیمه‌رساناهای مثبت و منفی در ترانزیستور، آن‌ها را به دو دستهٔ پی‌ان‌پی و ان‌پی‌ان تقسیم می‌کنند.

پی‌ان‌پ

شامل سه لایه نیمه رسانا که دو لایه کناری از نوع p و لایه میانی از نوع n است، می‌باشد و مزیت اصلی آن در تشریح عملکرد ترانزیستور این است که جهت جاری شدن حفره‌ها با جهت جریان یکی است.

ان‌پی‌ان

شامل سه لایه نیمه رسانا که دو لایه کناری از نوع n و لایه میانی از نوع p است، می‌باشد. پس از درک ایده‌های اساسی برای قطعه pnp می‌توان به سادگی آنها را به ترانزیستور پرکاربردتر npn مربوط ساخت.

ساختمان ترانزیستور پیوندی

سطح مقطع ساده‌شدهٔ یک ترانزیستور پیوندی دوقطبی ان‌پی‌ان پلانار (به انگلیسی: planar)

ترانزیستور دارای دو پیوندگاه‌است. یکی بین امیتر و بیس و دیگری بین بیس و کلکتور. به همین دلیل ترانزیستور شبیه دو دیود است. دیود سمت چپ را دیود بیس-امیتر یا صرفاً دیود امیتر و دیود سمت راست را دیود کلکتور-بیس یا دیود کلکتور می‌نامند. میزان ناخالصی ناحیه وسط (بیس) به مراتب کمتر از دو ناحیه جانبی است. این کاهش ناخالصی باعث کم شدن هدایت و بالعکس باعث زیاد شدن مقاومت این ناحیه می‌گردد.

امیتر که شدیداً آلائیده شده، نقش گسیل و یا تزریق الکترون به درون بیس را به عهده دارد. بیس بسیار نازک ساخته شده و آلایش آن ضعیف است و بنابراین بیشتر الکترونهای تزریق شده از امیتر را به کلکتور عبور می‌دهد. میزان آلایش کلکتور کمتر از میزان آلایش شدید امیتر و بیشتر از آلایش ضعیف بیس است و کلکتور الکترونها را از بیس جمع‌آوری می‌کند.

محل قرار گرفتن پایه‌ها در هر ترانزیستور ممکن است متفاوت باشد —برای نمونه بیس ممکن است پایهٔ وسط یا کناری باشد— و برای یافتن آن‌ها می‌توان به کتاب‌های اطلاعت ترانزیستور مراجعه کرد. در ترانزیستورهای توان‌بالای صنعتی که به ترانزیستورهای قدرت مشهورند پایهٔ کلکتور اغلب همان بدنهٔ ترانزیستور است.

سطح تماس بین لایهٔ امیتر و بیس نسبت به سطح تماس بین لایهٔ کلکتور و بیس کمتر است. بیشترین حجم بین سه لایه را لایهٔ کلکتور و کمترین حجم را لایهٔ بیس دارد. مقاومت بین پایه‌های بیس-امیتر از مقاومت بین پایه‌های بیس-کلکتور بیشتر است و از این موضوع می‌توان برای تشخیص پایه‌های ترانزیستور استفاده کرد. ولتاژ سد دیودهای ترانزیستور برای ترانزیستورهای سیلیسیم ۰٫۷ ولت و برای ترانزیستورهای ژرمانیوم ۰٫۲ ولت است.

شکل ظاهری ترانزیستورها با توجه به توان و فرکانس کاریشان متفاوت است. در ترانزیستورهای توان‌بالای صنعتی معمولاً سوراخی روی ترانزیستور قرار دارد که برای پیچ‌شدن ترانزیستور به سطوح فلزی هیت‌سینک به کار می‌رود که این کار موجب خنک‌شدن ترانزیستور می‌گردد. اما ترانزستورهایی که در مدارهای معمولی و برای فرکانس‌های بالا ساخته می‌شوند معمولاً این سوراخ را ندارند.

طرز کار ترانزیستور پیوندی

طرز کار ترانزیستور را با استفاده از نوع npn مورد بررسی قرار می‌دهیم. طرز کار pnp هم دقیقاً مشابه npn خواهد بود، به شرط اینکه الکترونها و حفره‌ها با یکدیگر عوض شوند. در نوع npn به علت تغذیه مستقیم دیود امیتر ناحیه تهی کم عرض می‌شود، در نتیجه حاملهای اکثریت یعنی الکترونها از ماده n به ماده p هجوم می‌آورند. حال اگر دیود بیس _ کلکتور را به حالت معکوس تغذیه نمائیم، دیود کلکتور به علت بایاس معکوس عریض‌تر می‌شود.

الکترونهای جاری شده به ناحیه p در دو جهت جاری می‌شوند، بخشی از آنها از پیوندگاه کلکتور عبور کرده، به ناحیه کلکتور می‌رسند و تعدادی از آنها با حفره‌های بیس بازترکیب شده و به عنوان الکترونهای ظرفیت به سوی پایه خارجی بیس روانه می‌شوند، این مولفه بسیار کوچک است.

بایاس

تنها سه روش برای بایاس ترانزیستور پیوندی دوقطبی به کار گرفته می‌شود:

  1. پیوندهای امیتر-بیس در بایاس موافق و کلکتور-بیس در بایاس مخالف
  2. هر دو پیوند در بایاس موافق
  3. هر دو پیوند در بایاس مخالف

در حالت اول، در یک ترانزیستور ان‌پی‌ان، چون امیتر-بیس در بایاس موافق است، پهنای ناحیهٔ سد آن کاهش می‌یابد و الکترون‌ها به سمت بیس حرکت خواهند کرد، از آنجایی که ضخامت بیس بسیار کم است الکترون‌های بسیار کمی جذب این پایه می‌شوند و چون ناخالصی بیس چندان زیاد نیست الکترون‌های کمی با ناخالصی بیس ترکیب می‌گردند، نزدیک به ۹۵ درصد الکترون‌هایی که از امیتر به سمت بیس می‌روند تحت تأثیر جاذبهٔ شدید میدان کلکتور-بیس قرار می‌گیرند و نتیجهٔ کلی این می‌شود که جریان بین امیتر و کلکتور برقرار می‌گردد.



فهرست مطالب:

مقدمه

ساختار ترانزیستور BJT

طرز کار ترانزیستور NPN در ناحیه فعال

عبور جریان

جریان کلکتور

جریان بیس

جریان امیتر

مدل ترانزیستور در ناحیه فعال

علائم مداری

ولتاژ لازم برای بایاس ترانزیستور

مثال

نمایش گرافیکی مشخصه ترانزیستور

رابطه جریان و ولتاژ کلکتور

مدار معادل ترانزیستور در حالت امیتر مشترک

نواحی کاری ترانزیستور

ترانزیستور در ناحیه قطع

ترانزیستور در ناحیه اشباع

ترانزیستور به عنوان تقویت کننده

و…
