آزمايشگاه آئروديناميك- گزارش آزمايش چهارم- (بررسي ناحيه Wake پشت يک استوانه و محاسبه پسا از اصل مومنتوم)

در جريان اطراف استوانه بسته به سرعت جريان آزاد کم کم گراديان سرعت روي سطح جسم صفر شده و جريان از سطح جدار جدا مي گردد. اين جدايي باعث ايجاد گردابه هايي پشت استوانه مي شود که همان ناحيه Wake مي باشد که با افزايش عرض اين ناحيه درگ افزايش مي يابد (چون ناحيه کم فشار افزايش مي يابد). در اين آزمايش بيش از پيش به بررسي اين ناحيه مي پردازيم و به ترتيب اطلاعات بيشتري از جريان پشت جسم بدست مي آوريم.

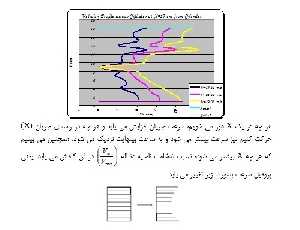

هدف: بدست آوردن توزيع فشار در جريان پس از عبور از روي استوانه با استفاده از اصل بقاي مومنتوم

يک استوانه چوبي به قطر 25 ميليمتر که ارتفاع آن تقريبا تونل را پر مي کند و در شيار پايين تونل قرار مي گيرد و به وسيله پيچي در پايين آن محکم مي شود. اين استوانه نقش مانع را در مقابل جريان ايفا مي کند. براي يررسي توزيع فشار در پشت استوانه از يک دسته لوله Probe استفاده مي شود. تعداد اين لوله ها 18 عدد بوده و همانطور که مي دانيم هد فشار و سرعت را مجموعا حس مي کنند. از مقايسه ارتفاع ستوني که Probe مي دهد با ستوني آزاد که نماينده فشار اتمسفر است، مي توان به نرخ افت انرژي که در ناحيه Wake وجود دارد پي برد. اين دسته لوله ها که روي پايه اي قرار دارند، بوسيله لوله هاي پلاستيکي به برد فشار سنج متصل شده اند. همچنين اين مجموعه بوسيله پيچ هايي روي شيار پايين تونل قابل نصب مي باشد.
